AOZ8808
Ultra-Low Capacitance TVS Diode
General Description
The AOZ8808 is a transient voltage suppressor array
designed to protect high speed data lines such as HDMI,
USB 3.0, MDDI, SATA, and Gigabit Ethernet from
damaging ESD events.
This device incorporates eight surge rated, low
capacitance steering diodes and a TVS in a single
package. During transient conditions, the steering diodes
direct the transient to either the positive side of the power
supply line or to ground.
The AOZ8808 provides a typical line-to-line capacitance
of 0.3 pF and low insertion loss up to 6 GHz providing
greater signal integrity making it ideally suited for
HDMI 1.3 or USB 3.0 applications, such as Digital TVs,
DVD players, computing, set-top boxes and MDDI
applications in mobile computing devices.
The AOZ8808 comes in a RoHS compliant and Halogen
Free 2.5 mm x 1.0 mm x 0.55 mm DFN-10 package and
is rated for -40 °C to +85 °C junction temperature range.
Features
? ESD protection for high-speed data lines:
– IEC 61000-4-2, level 4 (ESD) immunity test
– Air discharge: ±15 kV; contact discharge: ±15 kV
– IEC61000-4-4 (EFT) 40 A (5/50 nS)
– IEC61000-4-5 (Lightning) 4 A (8/20 μS)
– Human Body Model (HBM) ±24 kV
? Array of surge rated diodes with internal TVS diode
? Small package saves board space
? Protects four I/O lines
? Low capacitance between I/O lines: 0.3 pF
? Low clamping voltage
? Low operating voltage: 3.3V, 5.0 V
Applications
? HDMI, USB 3.0, MDDI, SATA ports
? Monitors and flat panel displays
? Set-top box
? Video graphics cards
? Digital Video Interface (DVI)
? Notebook computers

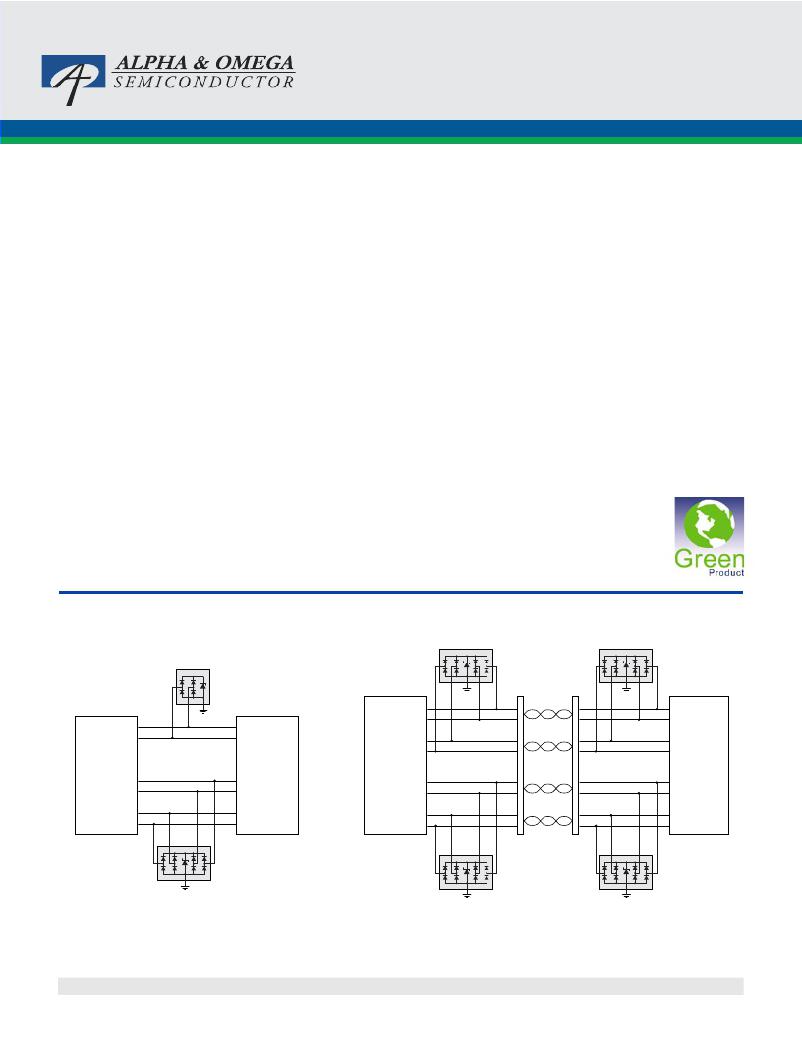

Typical Applications
AOZ8802A
TX2+
TX2-
AOZ8808
AOZ8808
RX2+
RX2-
D+
D+
D-
USB 3.0
Transceiver
SSRX+
SSRX-
SSTX+
SSTX-
D-
USB 3.0
Connector
SSRX+
SSRX-
SSTX+
SSTX-
AOZ8808
Figure 1. USB 3.0 Ports
TX1+
TX1-
HDMI
Transmitter
TX0+
TX0-
CLK+
CLK-
AOZ8808
Connector
Connector
Figure 2. HDMI Ports
RX1+
RX1-
HDMI
Receiver
RX0+
RX0-
CLK+
CLK-
AOZ8808
Rev. 1.0 November 2011
www.aosmd.com
Page 1 of 8
